QGS系列標準氣缸　　 [1]　[2]　[3]　[4]

▲國際標準QGS系列氣缸基本型：

▲外形尺寸表：

型號規格 A B DD E EE KK MM PJ PM TG VE WF ZJ 緩沖行程 QGS32 22 28 M6 50 M10*1G1/8" M10*1.25 12 74 11 35 18 26 122 15 QGS40 24 32 M6 55 M14*1.5G1/4" M12*1.25 16 78 12.5 40 23 30 133 15 QGS50 32 36 M6 62 M14*1.5G1/4" M16*1.5 20 81 12.5 47 25 35 141 15 QGS63 32 36 M8 78 M18*1.5G3/8" M16*1.5 20 95 15 58 25 35 160 20 QGS80 40 45 M10 95 M18*1.5G3/8" M20*1.5 25 98 15 72 30 46 174 20 QGS100 40 50 M10 115 M22*1.5G1/2" M20*1.5 25 103 17.5 88 35 51 189 20 QGS125 54 60 M12 140 M22*1.5G1/2" M27*2 32 122 21 108 44 61 225 20 QGS160 72 70 M16 180 M27*2G3/4" M36*2 45 131 22.5 136 52 82 258 20 QGS200 72 70 M16 220 M27*2G3/4" M36*2 45 144 23 180 59 90 280 25 QGS250 84 84 M20 272 M33*2G1" M42*2 50 152 24 225 63 105 305 25 QGS320 100 100 M24 340 M33*2G1" M48*2 63 172 24 280 74 120 340 25

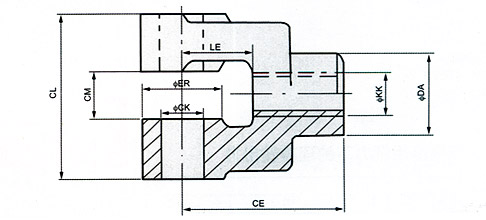

▲活塞桿用連接件（代號：LZ）外形尺寸圖：

▲活塞桿用連接件（代號：LZ）外形尺寸表：

缸徑 CE CK CL CM DA ER KK LE 32 38 10 40 12+0.3+0.1 20 20 M10*1.25 15 40 45 12 44 16+0.3+0.1 24 24 M12*1.25 20 50、63 54 16 44 16+0.3+0.1 28 28 M16*1.5 20 80、100 70 20 66 30+0.3+0.1 36 36 M20*1.5 28 125 88 25 71 32+0.3+0.1 44 44 M27*2 32 160、200 115 32 80 36+0.3+0.1 58 58 M36*2 40 250 130 40 92 42+0.3+0.1 64 64 M42*2 50 320 148 50 110 50+0.3+0.1 70 70 M48*2 63
